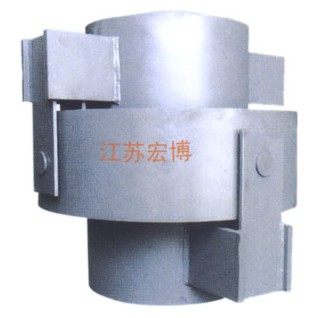

　　鉸鏈型補償器使用于大口徑的具有三維補償?shù)墓芫€，需要二個或三個組合使用。
　　鉸鏈型補償器型號：HBJB
　　公稱壓力：0.25-1.0MPa
　　公稱通徑：DN1000-DN3000

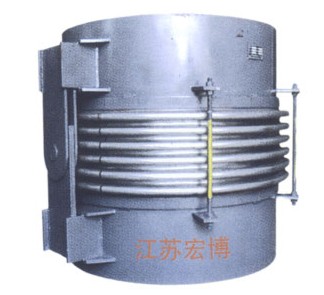

　  鉸鏈型補償器習慣上也叫萬向鉸鏈補償器、單式鉸鏈型補償器、鉸鏈型波紋補償器，由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。
　  鉸鏈型波紋補償器適用于角位移的補償連接方式：1、法蘭連接   2、接管連接 　
　 鉸鏈型補償器產品角向補償量： ±4度－±9度

萬向鉸鏈補償器安裝和使用要求： 　　
 　　1、萬向鉸鏈補償器在安裝前應先檢查其型號、規格及管道配置情況，必須符合設計要求。
 　　2、對帶內套筒的單式鉸鏈型補償器應注意使內套筒子的方向與介質流動方向一致，鉸鏈型補償器的鉸鏈轉動平面應與位移轉動平面一致。
 　　3、需要進行“冷緊”的單式鉸鏈型補償器，預變形所用的輔助構件應在管路安裝完畢后方可拆除。
 　　4、嚴禁用波紋補償器變形的方法來調整管道的安裝超差，以免影響補償器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。
 　　5、安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。
 　　6、管系安裝完畢后，應盡快拆除波紋補償器上用作安裝運輸?shù)狞S色輔助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。
 　　7、補償器所有活動元件不得被外部構件卡死或限制其活動范圍，應保證各活動部位的正常動作。
 　　8、水壓試驗時，應對裝有補償器管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用于氣體介質的補償器及其連接管路，要注意充水時是否需要增設臨時支架。水壓試驗用水清洗液的96氯離子含量不超過25PPM。
 　　9、水壓試驗結束后，應盡快排波殼中的積水，并迅速將波殼內表面吹干。
 　　10、與鉸鏈型波紋補償器接觸的保溫材料應不含氯。


    鉸鏈型補償器使用于大口徑的具有三維補償?shù)墓芫€，需要二個或三個組合使用。
