非金屬膨脹節
非金屬膨脹節word下載 非金屬膨脹節excel下載
織物膨脹節word下載 織物膨脹節excel下載

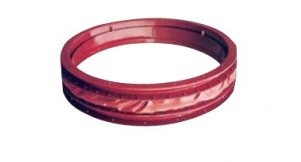

非金屬膨脹節也稱織物膨脹節、纖維膨脹節，屬補償器的一種。其材料主要為纖維織物、橡膠、等耐高溫材料。能補償風機、風管運行的震動及管道變形。
非金屬波紋管用途：非金屬膨脹節可補償軸向、橫向、角向、具有無推力、簡化支座設計、耐腐蝕、耐高溫、消聲減振等特點，特別適用于熱風管道及煙塵管道。
非金屬膨脹節連接方式：1、法蘭連接 2、接管連接
非金屬波紋管類型：1、直筒型 2、復式 3、角向型 4、方型
織物膨脹節特點：
1、補償熱膨脹：織物膨脹節可以補償多方向，大大優于只能單式補償?shù)慕饘傺a(bǔ)償器。
2 補償安裝誤差：由于管道連接過程中，系統誤差再所難免，纖維膨脹節較好的補償了安裝誤差。
3 消聲減振：纖維織物(硅膠布等)、保溫棉體本身具有吸聲、隔震動傳遞的功能，能有效的減少鍋爐、風機等系統的噪聲和震動。
4 無反推力：由于主體材料為纖維織物，無力的傳遞。用纖維膨脹節可簡化設計，避免使用大的支座，節省大量的材料和勞動力。
5、良好的耐高溫、耐腐蝕性：選用的氟塑料、有機硅材料具有較好的耐高溫和耐腐蝕性能。
6、密封性能好：有比較完善的生產裝配系統，纖維膨脹節可保證無泄露。
7、體輕、結構簡單、安裝維修方便。
8、纖維膨脹節價格低于金屬膨脹節、質量不低于進口產品。價格是進口產品的1/2～1/5。
織物膨脹節基本結構：
1、蒙皮：
蒙皮是織物膨脹節的主要伸縮體，是由性能優良的硅橡膠或高硅氧聚四氟乙烯與無堿玻璃絲綿等多層復合而成，是一種高強密封復合材料。其作用是吸收膨脹量，防止漏氣和雨水的滲漏。
2、不銹鋼絲網：
不銹鋼絲網是非金屬膨脹節的內襯，阻止流通介質中雜物進入膨脹節和阻止膨脹節中絕熱材料的向外散失。
3、保溫棉：
保溫棉是兼顧非金屬波紋管的保溫和氣密性的雙重作用，它是由玻璃纖維布、高硅氧布和各類保溫棉氈等組成，其長度和寬度與外層的蒙皮一致，具有良好的延伸性和抗拉強度。
4、隔熱填料層：
隔熱填料層是非金屬膨脹節絕熱的主要保證，它是由多層陶瓷纖維等耐高溫材料組成，其厚度可根據流通介質溫度及耐高溫材料的導熱系數等通過傳熱計算確定。
5、機架：
機架是非金屬膨脹節的輪廓支架，保證有足夠的強度和剛度，機架的材料應與介質溫度相適應。一般在400。C以下用Q235-A 600。C以上用不銹鋼或耐熱鋼制成。機架一般有與所連接的煙風道相匹配的法蘭面。
6、擋板：
擋板是起導流和保護隔熱層的作用。材質應與介質溫度相一致。材料應是抗腐蝕和耐磨的。擋板還應不影響膨脹節的位移。
